HCE \ Prodotti \ Defangatori magnetici \
DirtOUT XL - DF110
DirtOUT™ XL

Defangatore magnetico multifunzione per caldaie e pompe di calore

In polimero, con deviatore in ottone e attacchi FF (Mod. DF110)

Caratteristiche principali

  • Tripla azione filtrante sequenziale
  • Il massimo della filtrazione per sempre
  • Cartuccia filtrante al di fuori dalla camera raccolta impurità
  • Ideale per impianti di riscaldamento ad alta e bassa temperatura ricchi di impurità
  • Kv da 6,4 a 11,6 m³/h

Descrizione

Defangatore magnetico orientabile multifunzione, adatto per impianti a caldaia murale con vano tecnico e impianti di condizionamento. Grazie alla separazione ciclonica e magnetica a monte del filtro viene minimizzato il problema dell’intasamento. La cartuccia filtrante, separata dallo sporco catturato, mantiene la sua migliore efficienza nel tempo.

  • Corpo in tecnopolimero
  • Cartuccia filtrante acciaio inox AISI 304
  • Tenute idrauliche in elastomero
  • Attacchi filettati FF UNI-EN-ISO 228
  • Orientabile per installazioni orizzontali o verticali o 45°
  • Rubinetto di scarico integrato
  • Pmax di esercizio: 3 bar
  • Temperatura max di esercizio: 0÷90 °C
  • Magnete al neodimio B = 14000 gauss
  • Grado filtrazione: 500 µm e 800 µm
Made in Italy | HCE
Specifiche tecniche

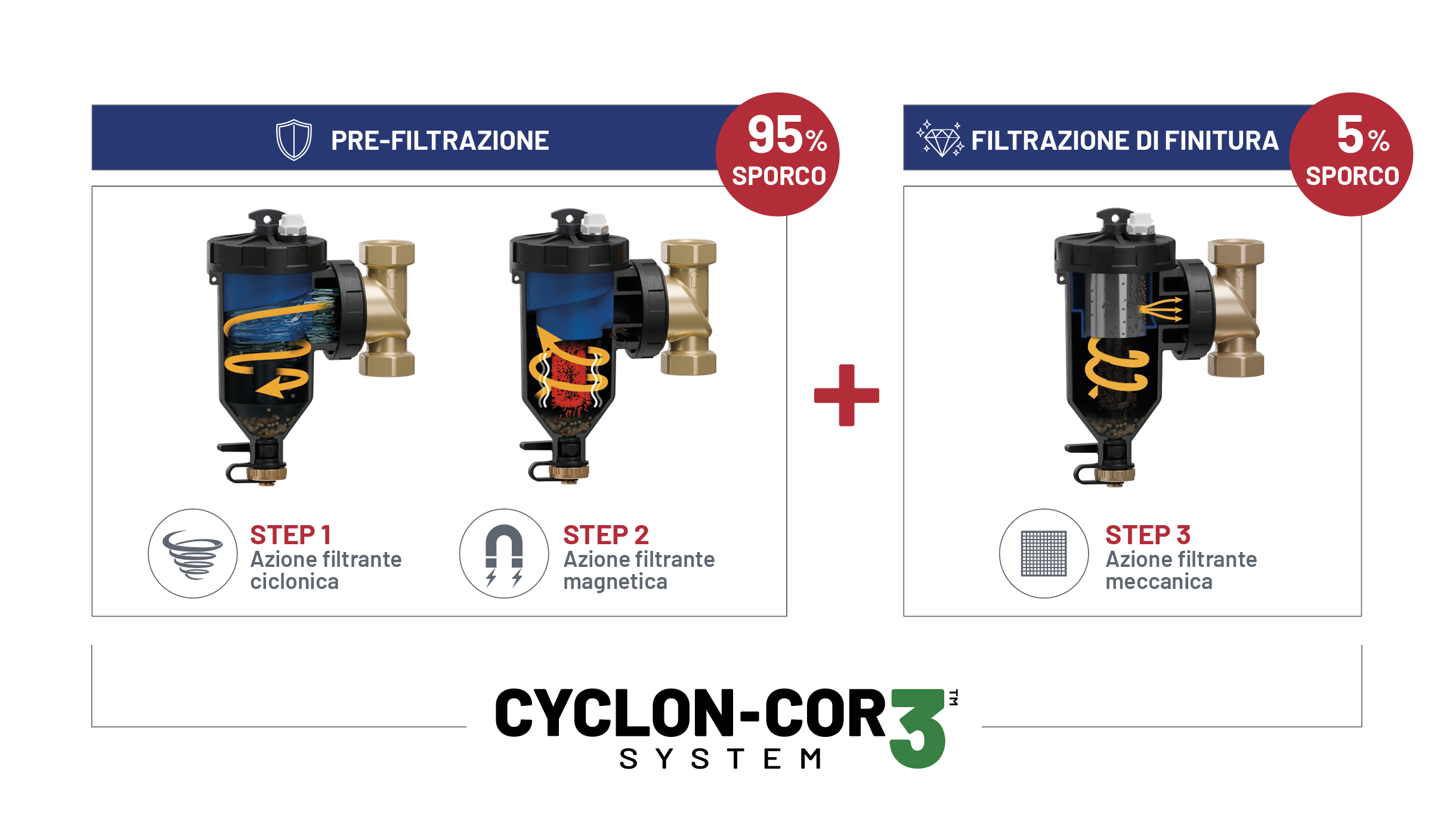

FILTRAZIONE CICLONICA, MAGNETICA, MECCANICA INSIEME PER IL MASSIMO DELLA PROTEZIONE

Punti di forza

IL MASSIMO DELLA FILTRAZIONE PER SEMPRE

Grazie alla filtrazione ciclonica e magnetica prima di quella meccanica viene superato il problema dell’intasamento. La cartuccia filtrante, separata dallo sporco catturato, mantiene la sua migliore efficienza nel tempo.

Azione filtrante  ciclonica

Azione filtrante ciclonica

Azione filtrante magnetica

Azione filtrante magnetica

Azione filtrante meccanica

Azione filtrante meccanica

Specifiche

CodiceMisuraConfezioneImballo
DF00110034¾" F x ¾" F16
DF001101001" F x 1" F16

Area download

Per scaricare alcuni allegati è necessario essere registrati.

Accedi o registrati
 AllegatoTipoDimensione
pdf 1471 kb
Lock icon
pdf icon
DirtOUT™ XL - Scheda tecnica
pdf 2561 kb
Lock icon
pdf icon
DirtOUT™ XL - Istruzioni di montaggio e manutenzione
pdf 533 kb

Voci di capitolato

Capitolato

DirtOUT™ XL, filtro defangatore magnetico a triplice effetto: azione ciclonica garantita da inserto interno, sviluppato per guidare il flusso del fluido di caldaia così da massimizzare il rallentamento e la decantazione dei detriti; successiva rimozione delle particelle di origine ferrosa mediante magnete a barra al neodimio, campo magnetico 14000 G; filtrazione meccanica mediante cartuccia con porosità 800 μm. Filtro di primo passaggio con porosità 500 μm incluso. Componenti interni completamente ispezionabili e lavabili. Ampia camera di raccolta da 400 ml. Valvola di sfiato aria manuale. Rubinetto di spurgo con levetta di apertura e tappo. Raccordo a “T” girevole per montaggio alla tubazione in diversi orientamenti. Consentita installazione su linee orizzontali, verticali o oblique. Chiave di manovra per ghiera di bloccaggio e tappo superiore inclusa. Asola su inserto magnetico, fascetta di piombatura in dotazione. Materiali: corpo, inserto ciclonico e ghiera di bloccaggio in PA66 + FV 30%; giunzione a “T” in poliarilammide IXEF®; cartuccia filtrante in acciaio inox AISI 304; tenute in EPDM perossidico. Fluidi compatibili: acqua; acqua + glicole max 50%. Portata massima raccomandata: TBD. Pressione massima: 3 bar. Temperature operative: 0-90 °C.

Copia
Made in Italy | HCE
