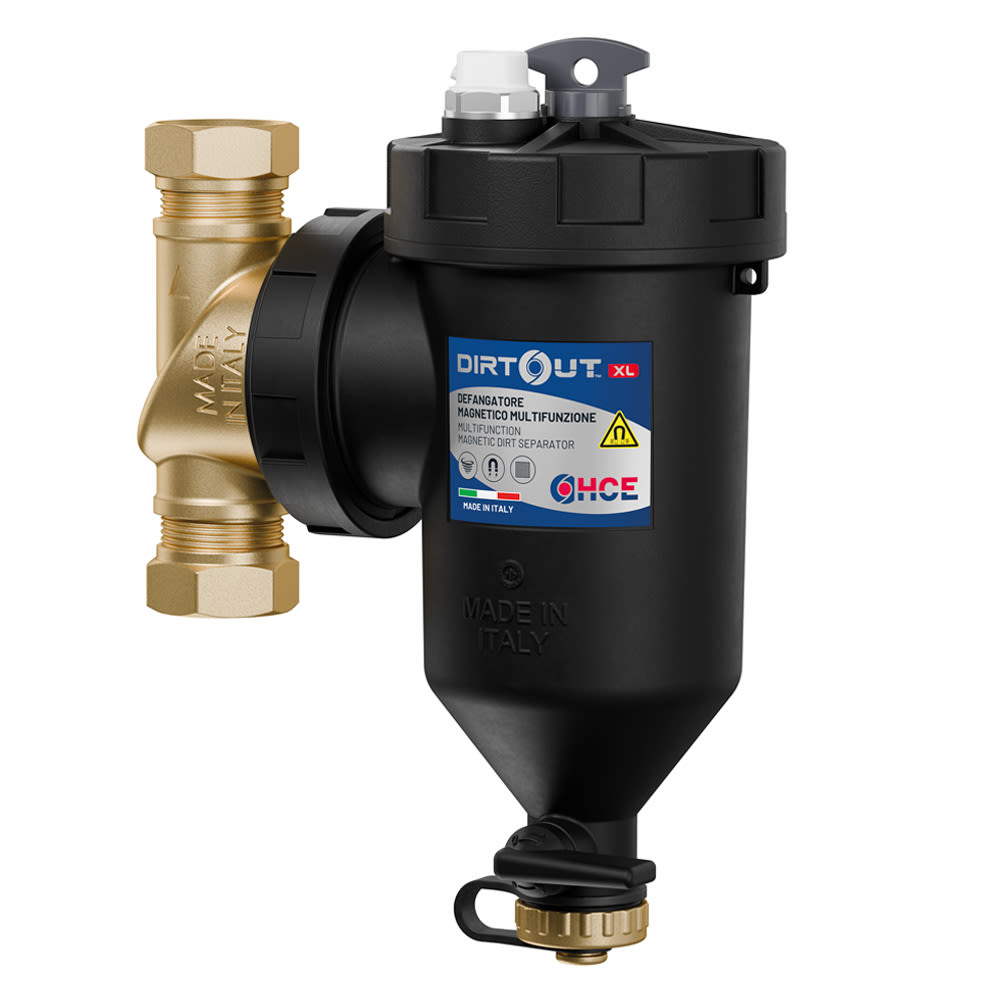

Desfangador magnético multifuncional para calderas y bombas de calor

De polímero con desviador de latón y uniones FF (MOD. DF110 - Copper pipe)

Características principales

Triple acción filtrante secuencial
Máxima filtración siempre
Cartucho filtrante fuera de la cámara de recolección de impurezas
Ideal para instalaciones de calentamiento de alta y baja temperatura con muchas impurezas
Kv de 6,4 a 11,6 m³/h

Descripción

Desfangador magnético orientable y multifuncional, apto para instalaciones de caldera de pared con compartimiento técnico e instalaciones de acondicionamiento. Gracias a la separación ciclónica y magnética en la entrada del filtro, se reduce el problema de obstrucción. El cartucho filtrante, separado de la suciedad capturada, ofrece una eficiencia mayor y duradera.

Cuerpo de tecnopolímero
Cartucho filtrante de acero Inox AISI 304
Sellos hidráulicos de elastómero
Uniones roscadas FF UNI-EN-ISO 228
Orientable para instalaciones horizontales, verticales o a 45°
Llave de descarga integrada
Pmáx de ejercicio: 3 bar
Temperatura máx. de ejercicio: 0÷90 °C
Imán de neodimio B = 14000 gauss
Grado filtración: 500 µm y 800 µm

Especificaciones técnicas

FILTRACIÓN CICLÓNICA, MAGNÉTICA y MECÁNICA UNIDAS PARA UNA PROTECCIÓN MÁXIMA

Punto de fuerza

MÁXIMA FILTRACIÓN SIEMPRE

Gracias a la filtración ciclónica y magnética antes de la mecánica se soluciona el problema de obstrucción. El cartucho filtrante, separado de la suciedad capturada, mantiene una eficiencia duradera.

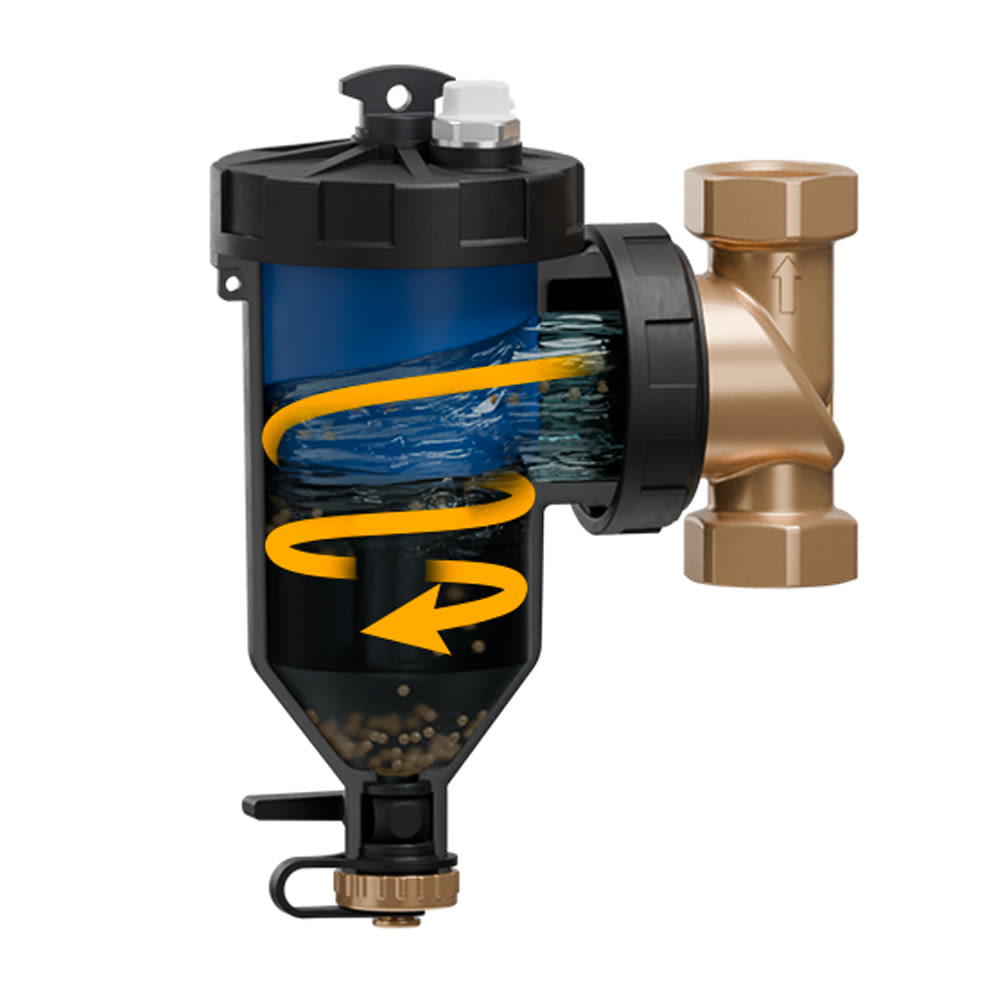

Acción filtrante ciclónica

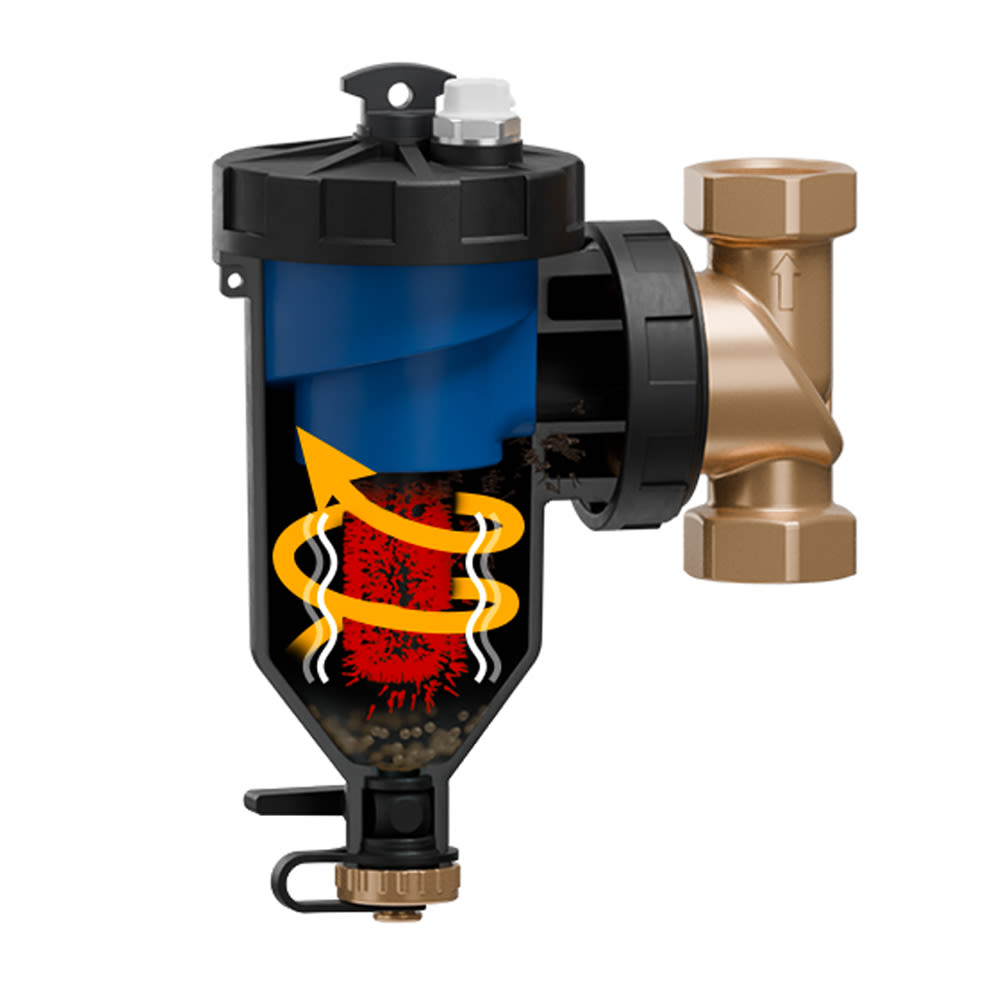

Acción filtrante magnética

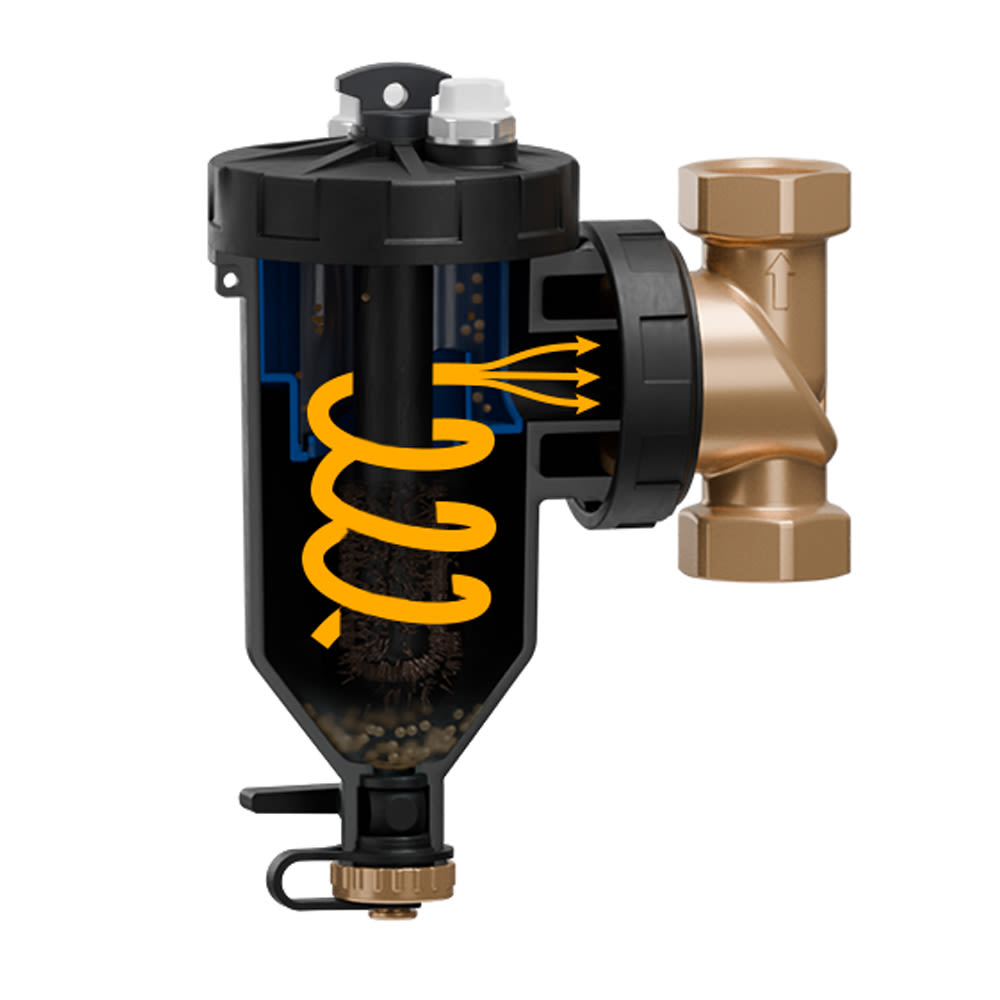

Acción filtrante mecánica

Especificaciones

Ítems de especificaciones

Código	Medida	Paquete	Embalaje
DF00110022	ø22 x ø22	1	6
DF00110028	ø28 X ø28	1	6

Área Descarga

Para descargar algunos anexos es necesario registrarse

Entra o regístrate

	Anexo	Tipo	Medida
	DirtOUT™ XL - Ficha comercial	pdf	1484 kb
	DirtOUT™ XL - Instrucciones de montaje y mantenimiento	pdf	448 kb

Ítems de especificaciones

Especificaciones

DirtOUT™ XL filtro desfangador magnético de efecto triple: acción ciclónica garantizada mediante inserción interna, desarrollado para guiar el flujo del fluido de la caldera para maximizar la desaceleración y la decantación de los residuos. Posterior remoción de las partículas ferrosas con imán de barra de neodimio, campo magnético 14000 G; filtración mecánica mediante cartucho con una porosidad de 800 μm. Incluido filtro de primer paso con porosidad 500 μm Los componentes internos se pueden inspeccionar integralmente y son lavables. Amplia cámara de recolección de 400 ml. Válvula de purgado aire manual. Llave de purgado con palanca de abertura y tapón. Acople en «T» giratorio para montaje de la tubería con orientaciones diferentes. Permitida la instalación en líneas horizontales, verticales y oblicuas. Llave de maniobra para abrazadera de bloqueo y tapón superior incluido. Ranura en inserción magnética, faja de precintado en dotación. Materiales: cuerpo, inserción ciclónica y brida de bloqueo de PA66 + FV 30%; unión en “T” de poliarilamida IXEF®; cartucho filtrante de acero inoxidable AISI 304; sellos de EPDM peroxídico Fluidos compatibles: agua, agua + glicol máx. 50%. Caudal máximo recomendado: TBD. Presión máxima: 3 bar. Temperaturas operativas: 0-90 °C.
